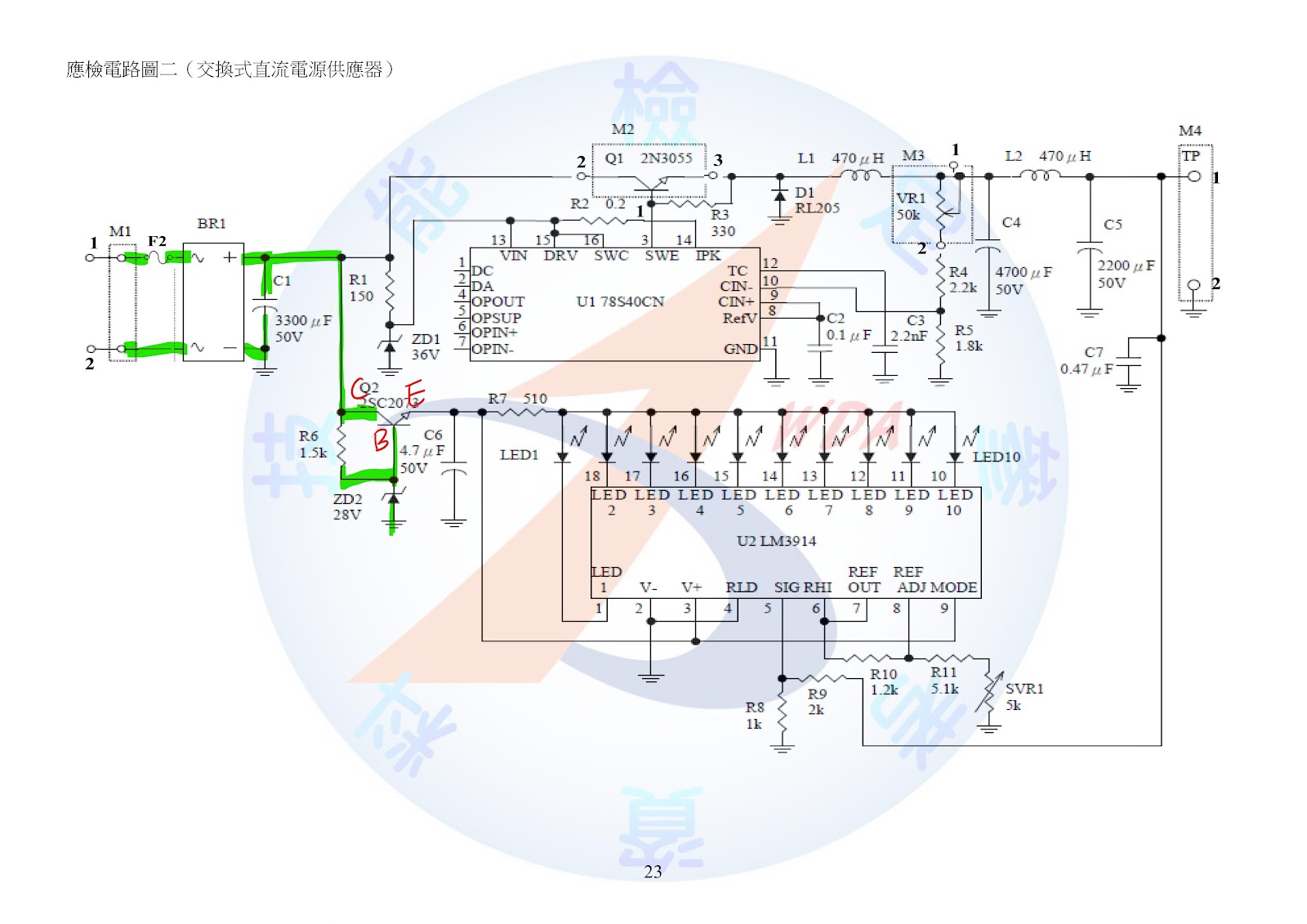

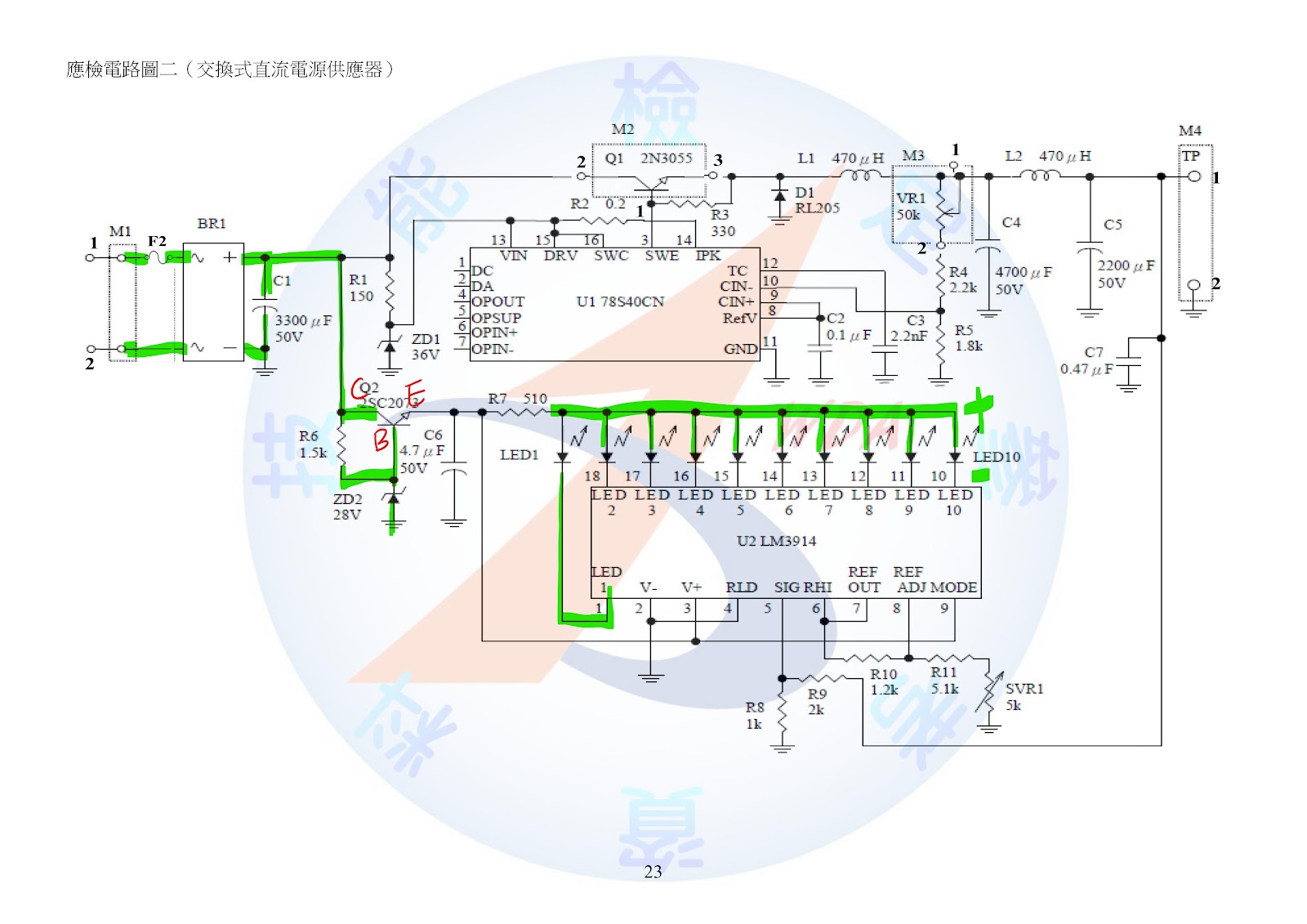

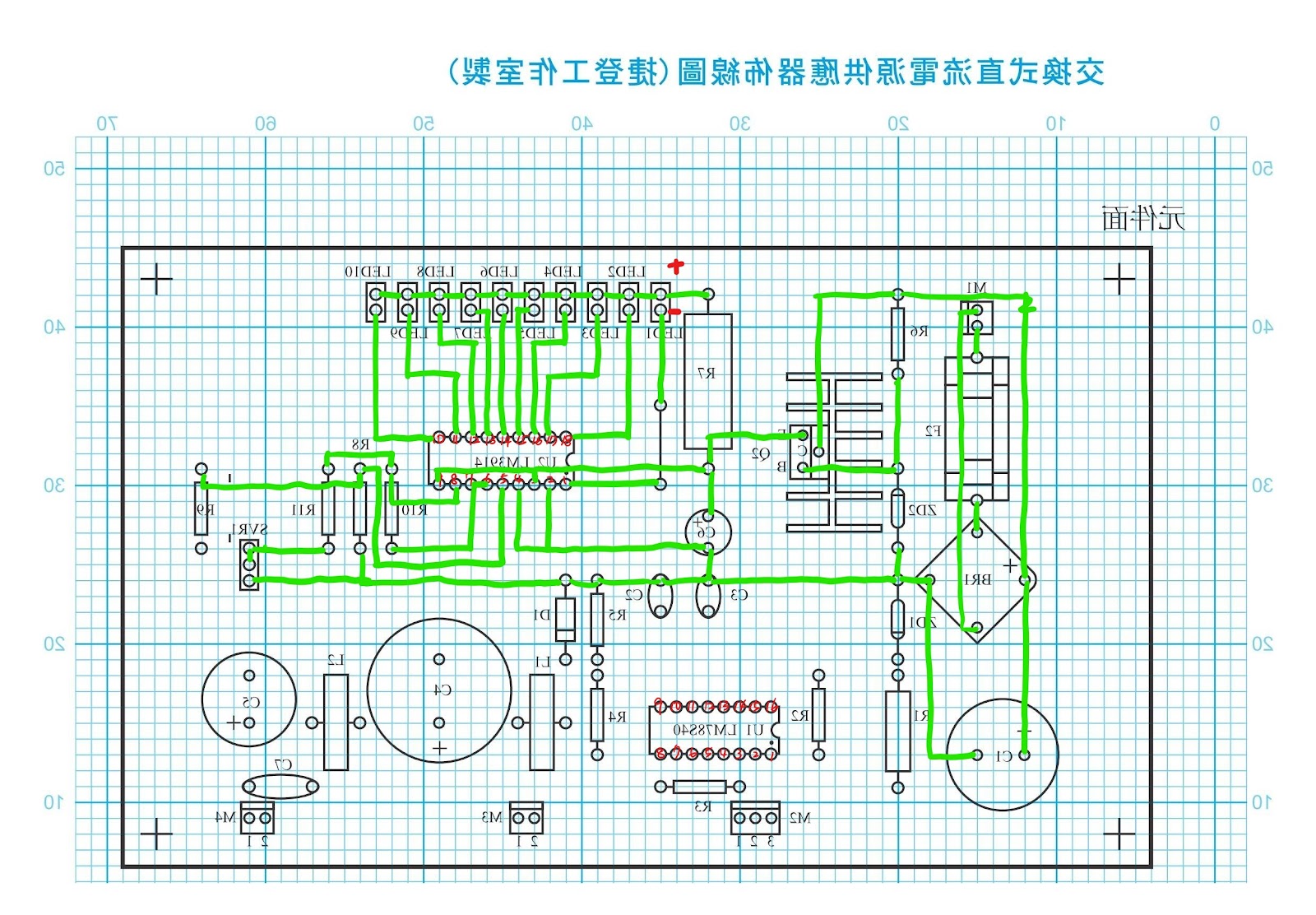

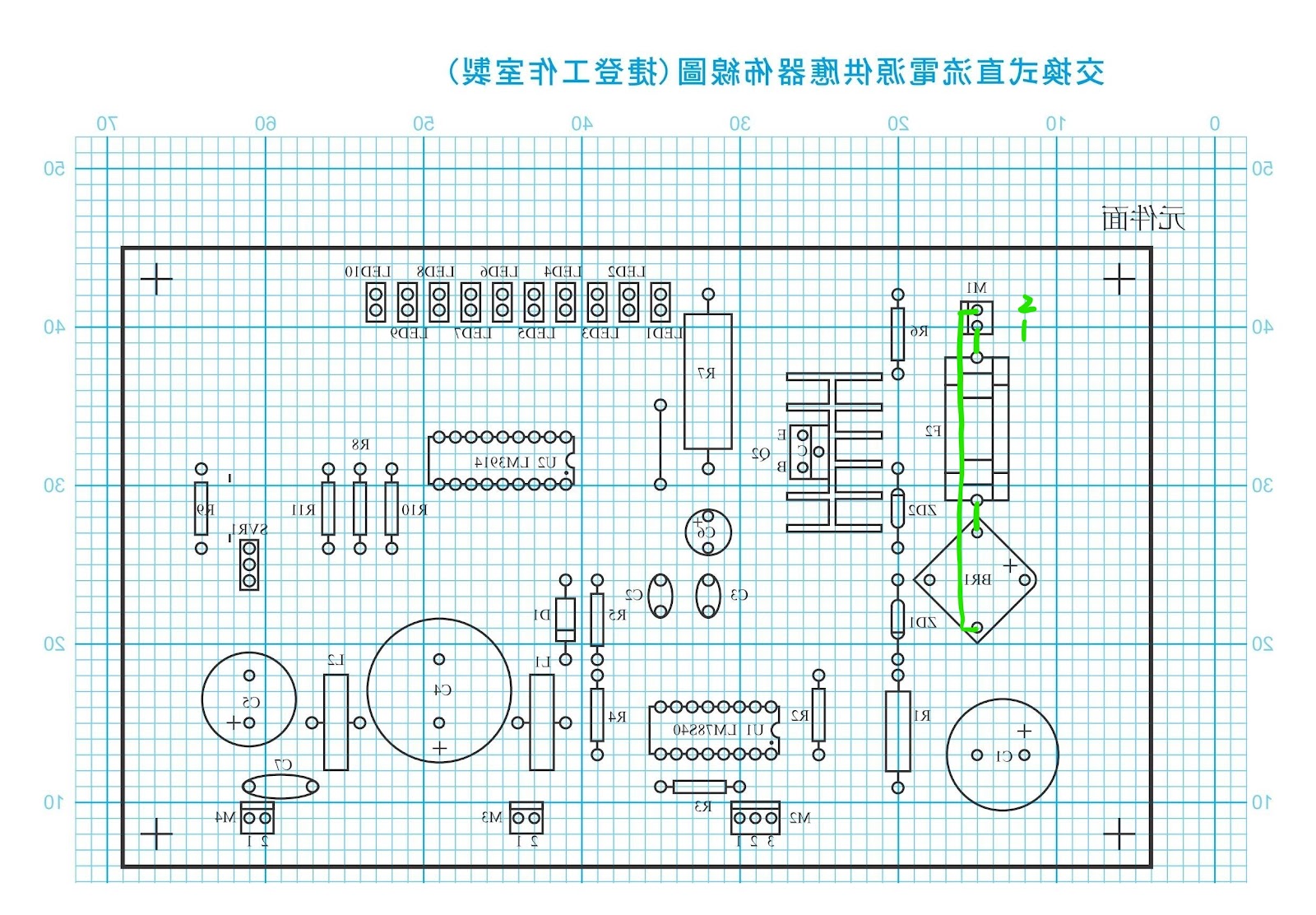

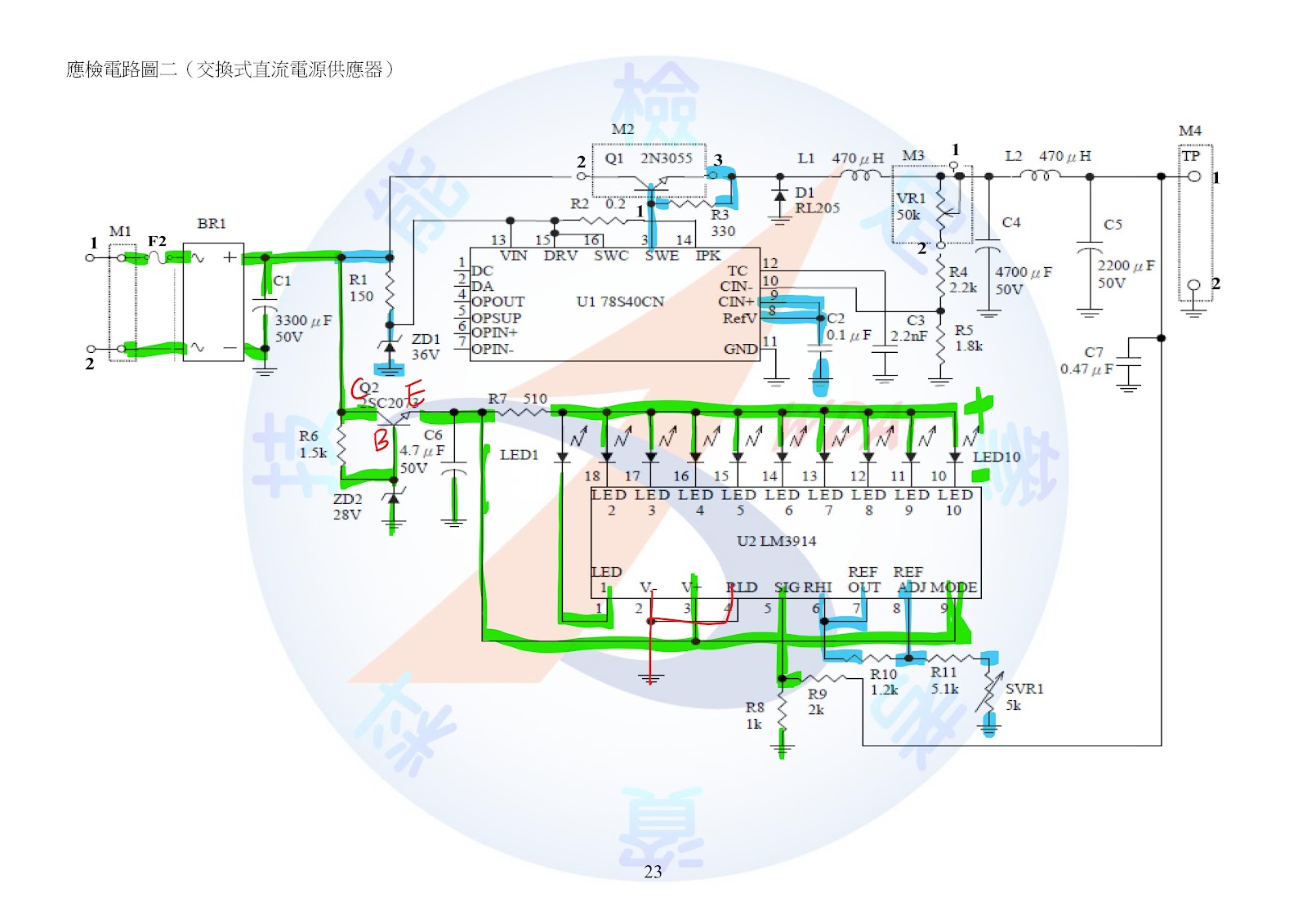

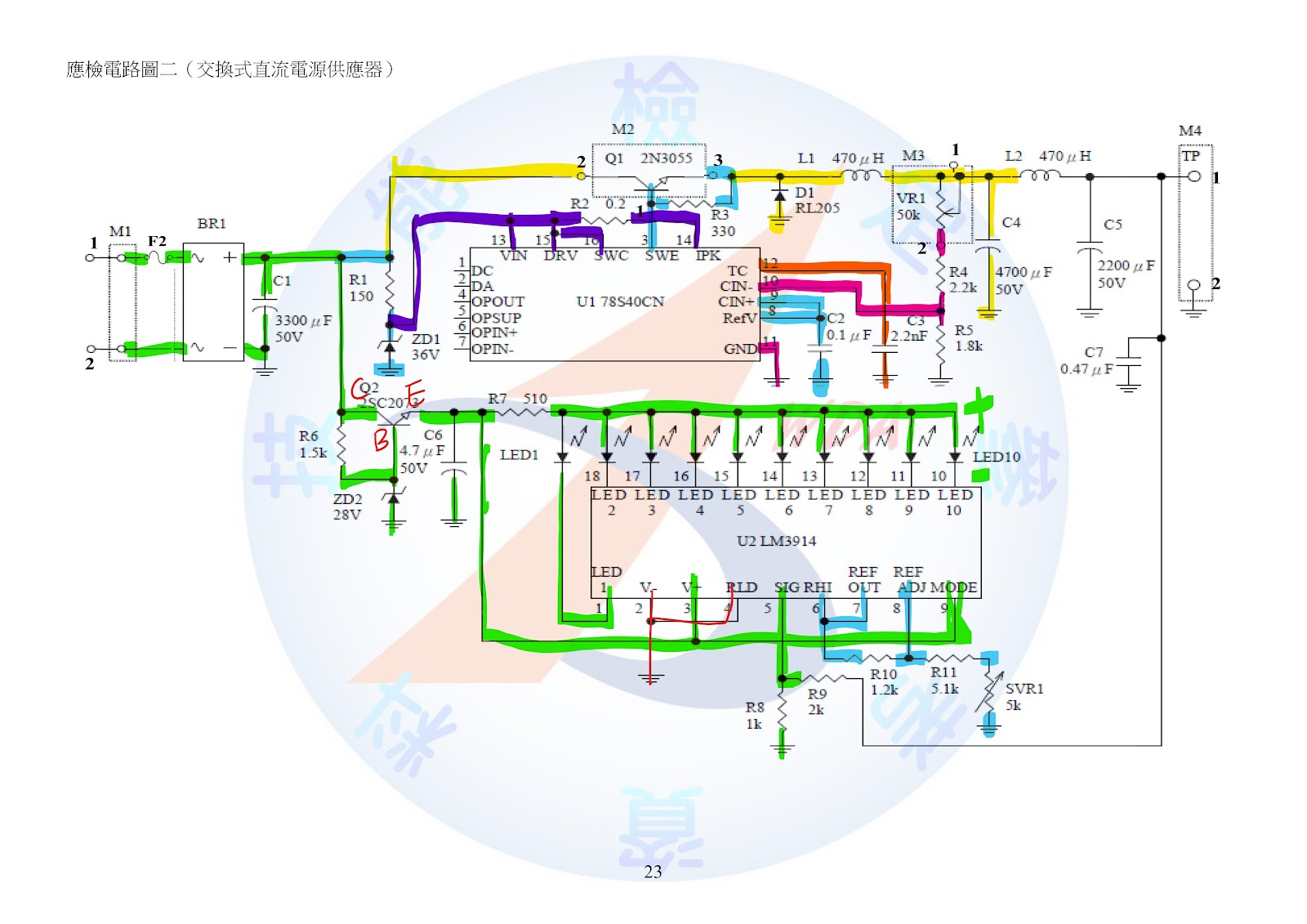

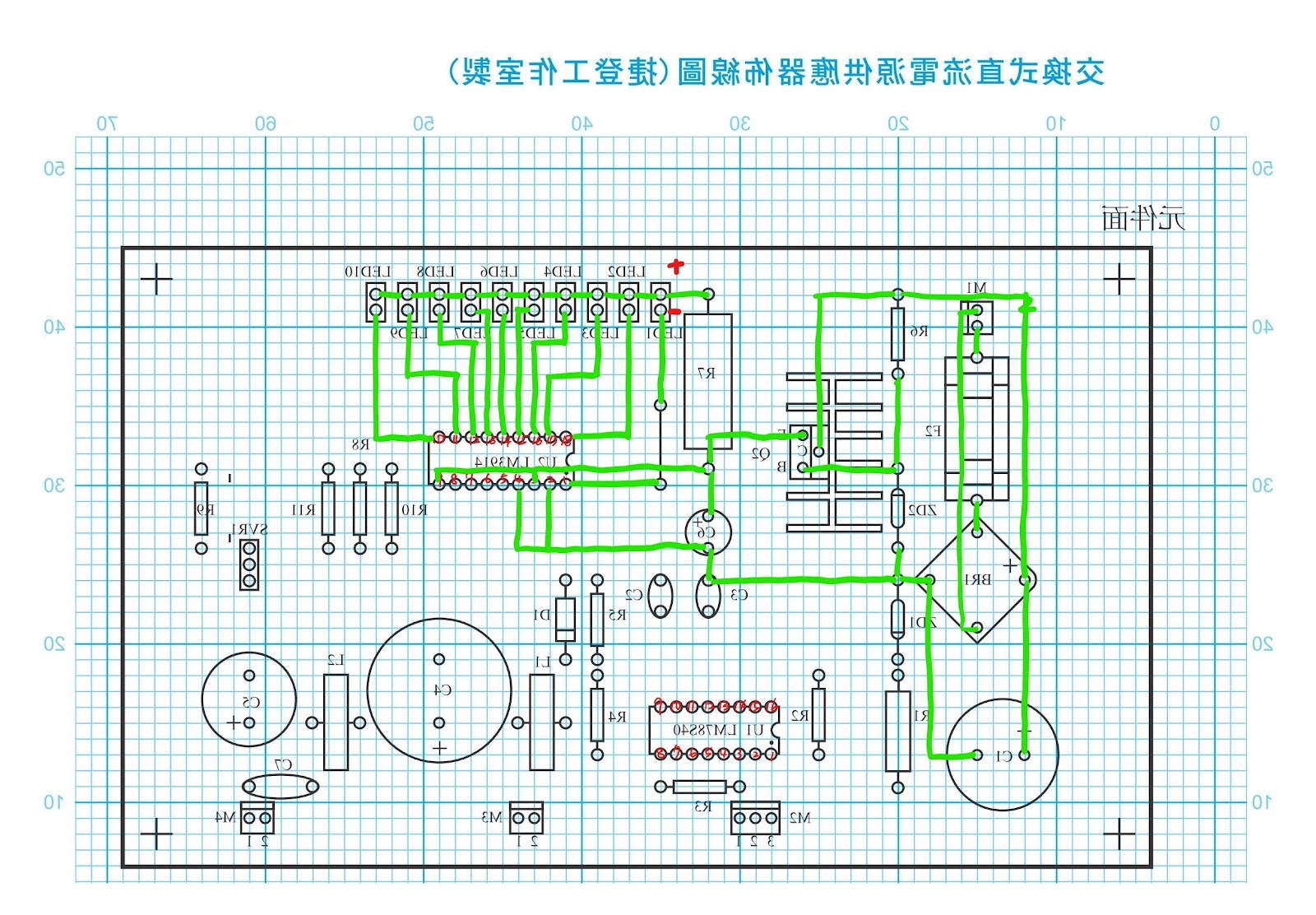

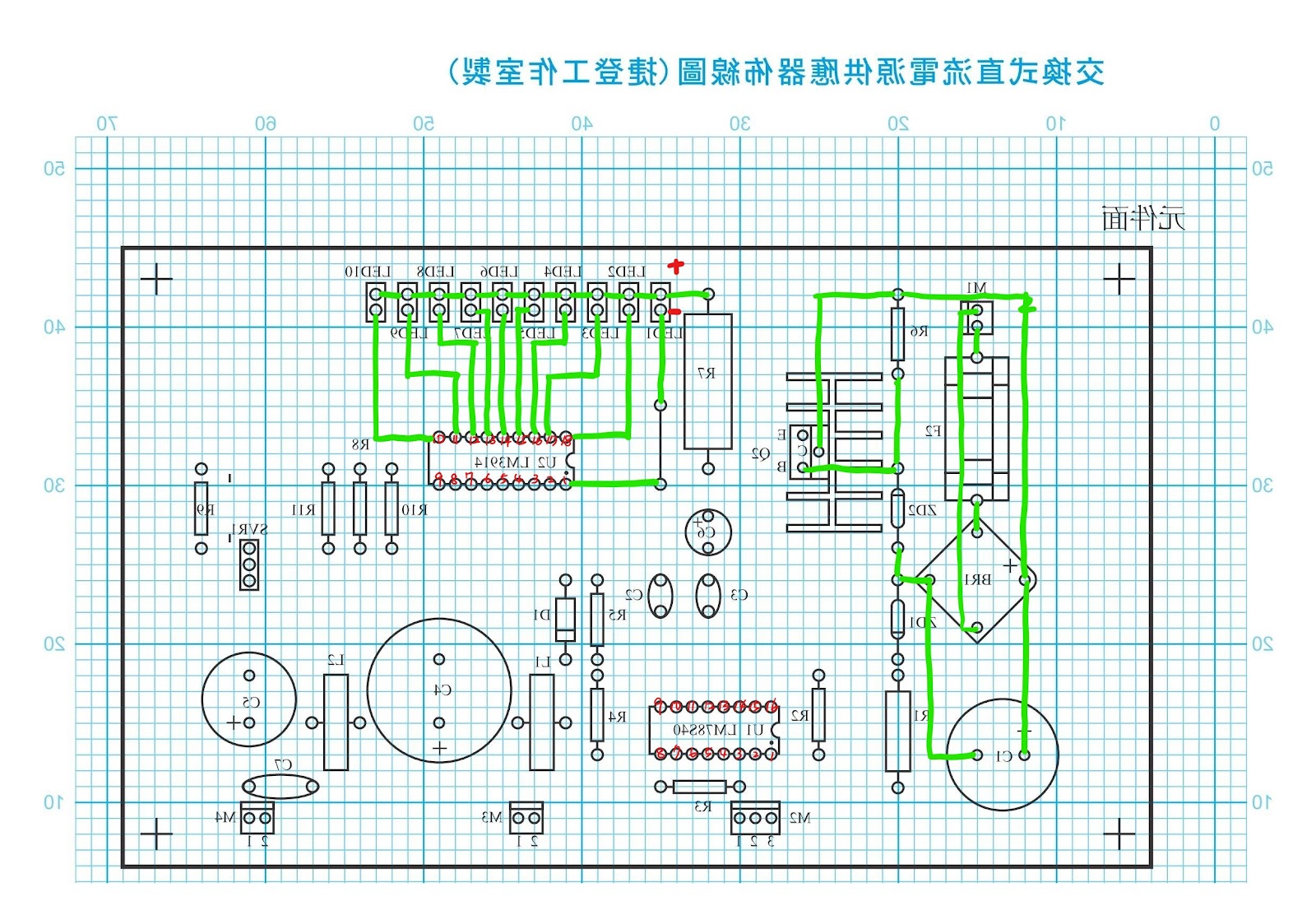

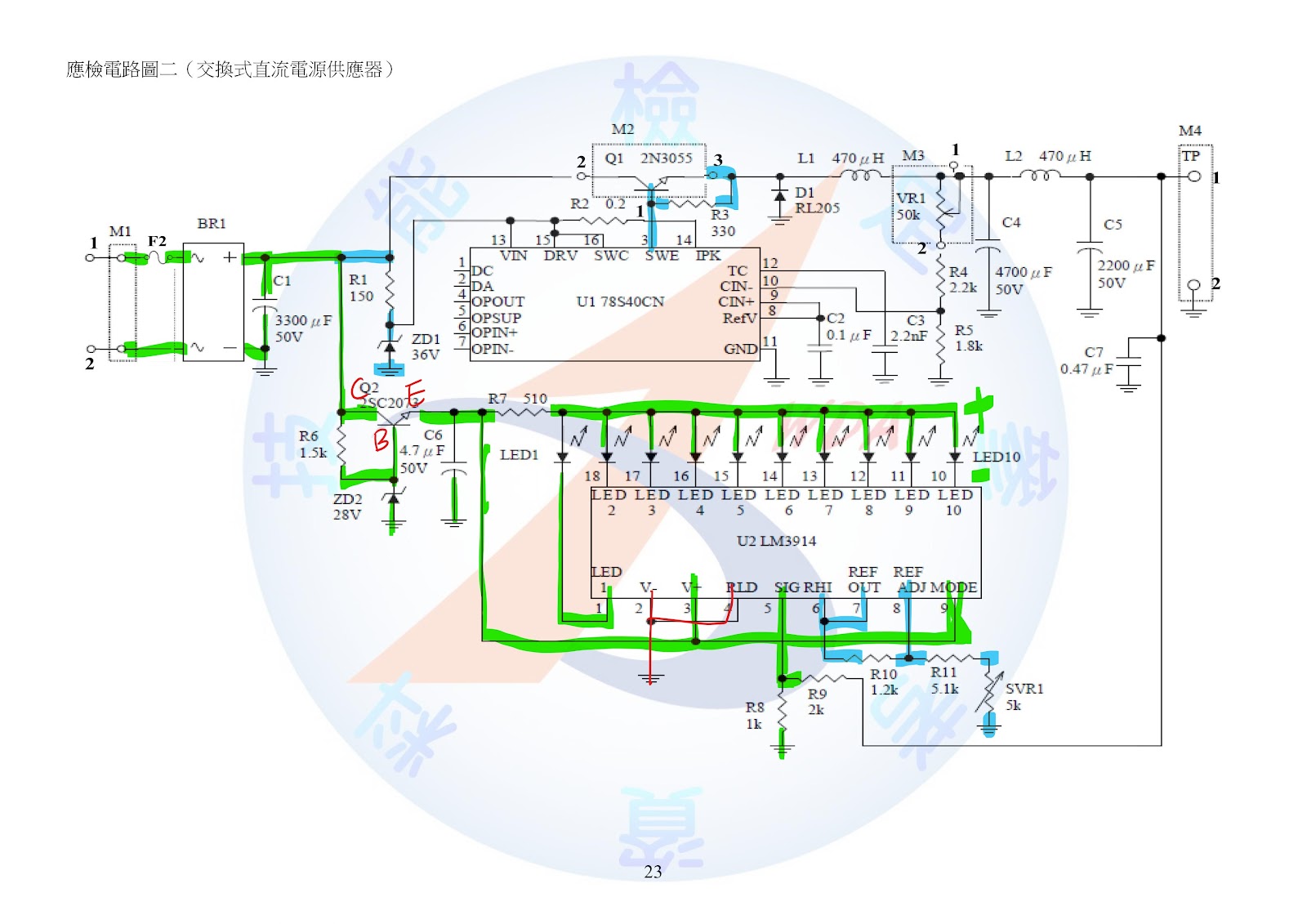

儀表電子乙級02交換式直流電源供應器-佈線推導20221027




















































留言

張貼留言

這個網誌中的熱門文章

量測例外練習01(計算+量測)

圖片
例外的定義 交流電壓為負值→交流無負號，寫正值及可。 直流電壓為負值→直流有負值，應加負號，量測時紅黑棒交換，數值要加負號。 開路→開路就不會有電流，開路上方應為電壓最大值(50.9V)，開路下方應為電壓最小值(0V)，開路不會有電流，電流為0A(0mA) 短路→拿裸銅線短接，電阻為0去計算及可。 0歐姆→色碼電阻為黑，電阻為0去計算及可。 V(AD) 計算36V，量測33.3V V(CE) 計算13.78V，量測12.1V V(FB) 計算8.60V，量測7.2V V(GH) 計算50.9V，量測44.9V V(JM) 計算-50.9V，量測-40.1V V(LI) 計算-50.9V，量測-44.0V I(1) 計算0mA，量測0mA I(2) 計算0.52mA，量測0.43mA I(3) 計算0.96mA，量測0.81mA
閱讀完整內容

數位電子乙級02，鍵盤掃瞄裝置

圖片
數位電子老蔡網頁 max2plus安裝、quartus2安裝，畫電路到燒錄完成說明BY老蔡 https://mytsaii.blogspot.com/2020/12/max2plusquartus2by.html 數位電子乙級01四位數多工顯示器 https://mytsaii.blogspot.com/2019/04/01.html 數位電子乙級02鍵盤掃瞄裝置 https://mytsaii.blogspot.com/2019/04/02.html 數位電子乙級03數位電子鐘 https://mytsaii.blogspot.com/2019/04/03.html 20190414發佈 20190724更正P13, P14後的邏輯閘為NOR2 20190725加入電路板規劃圖草稿 數位電子乙級02 鍵盤掃瞄裝置 面板功能 SW1 電源 NL1 AC110V指示 已設置在機台電路上 NL2 DC5V指示 已設置在機台電路上 NL3 計數器歸零指示 S1 模式切換(輸入模式、倒數模式) S2 清除(數字=00) 已設置在機台電路上 七段顯示器功能 十位，X 個位，Y 鍵盤輸入，Z，ZD ZC ZB ZA 依據第2題已裝置部份之電子電路圖腳位功能表 P1(out) ck stop P6(out) x=y，十位等於個位 P20(out) y=z，個位等於輸入 P7(out) ZD P3(out) ZC P5(out) ZB P9(out) ZA P18(out) ZBZA=00 P16(out) ZBZA=01 P19(out) ZBZA=10 P15(out) ZBZA=11 GCLK(in) 4MHz P2(in) ZDZC=00 P4(in) ZDZC=01→P3 ZC P10(in) ZDZC=10→P7 ZD P22 Vcc=5V P12(out) NL3 數字為00時 指示 P14(in) 十位歸0 P13(in) 個位歸0 P17 GND 109.5.25update，面板功能表，腳位功能表，電路解析 電路板規劃圖草稿 第2題母電路板電路圖
