20190612(三)東南科大儀表量測模擬考

圖1正弦波0.5ms、2Vp-p
時基100us TIME/DIV，振幅500mV VOLTS/DIV

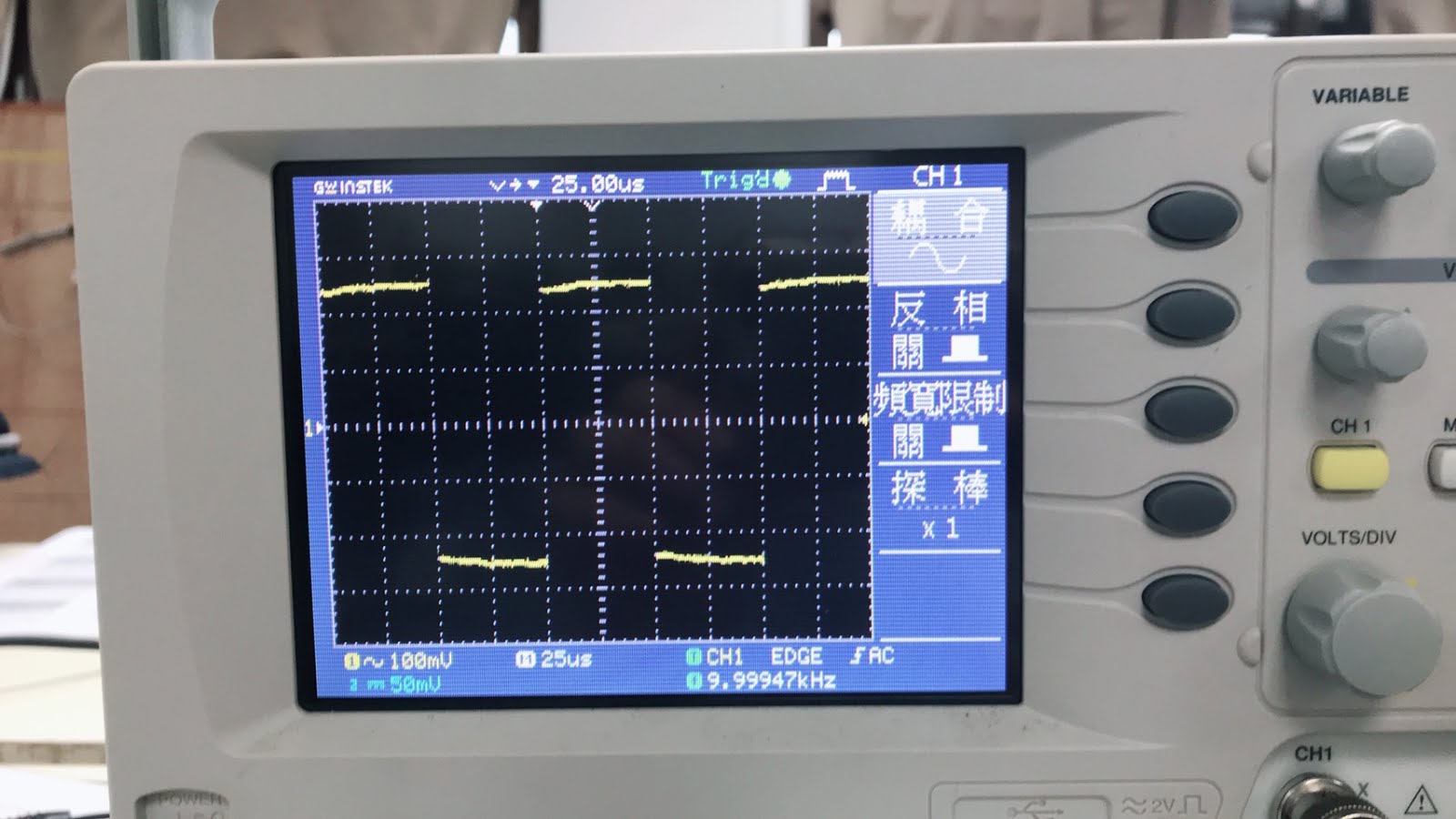

圖2方波0.1ms、500mVp-p
時基25us TIME/DIV，振幅100mV VOLTS/DIV
