資二甲-BCD計數器(麵包板)

01安裝555


02_P1接地


03_P2接P6


04_可變電阻500k


05_P2~P7


06_P3_LED_330


07_P4接正


08_P5_10uF接地


09_P7-1k-正


10_P8接正


11_正正，負負

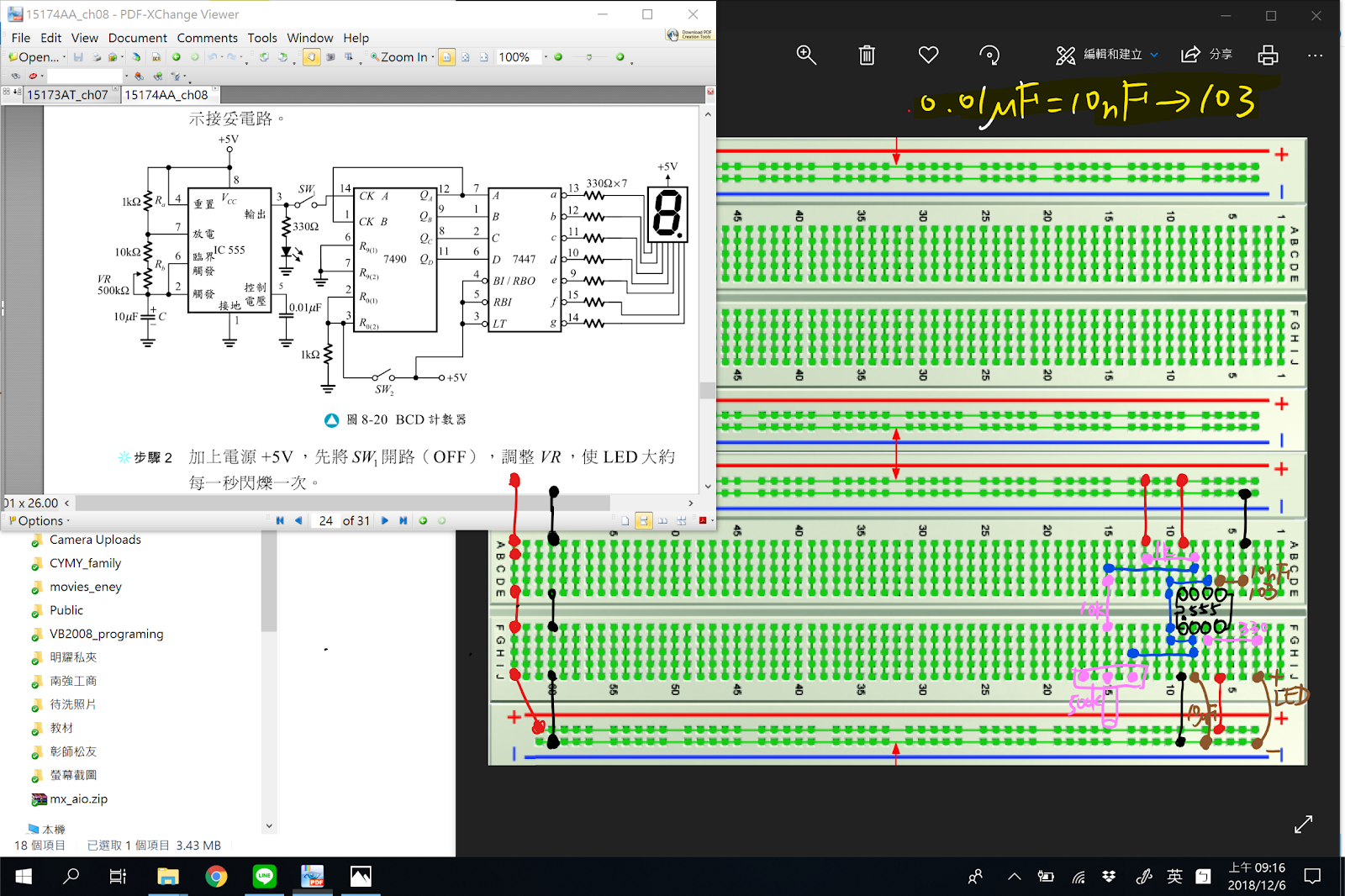

13_10uF


14_安裝7490


15_7490接正接地


16_P2_P3_1k_1P接正


17_7490P14到555P3


18_安裝7447

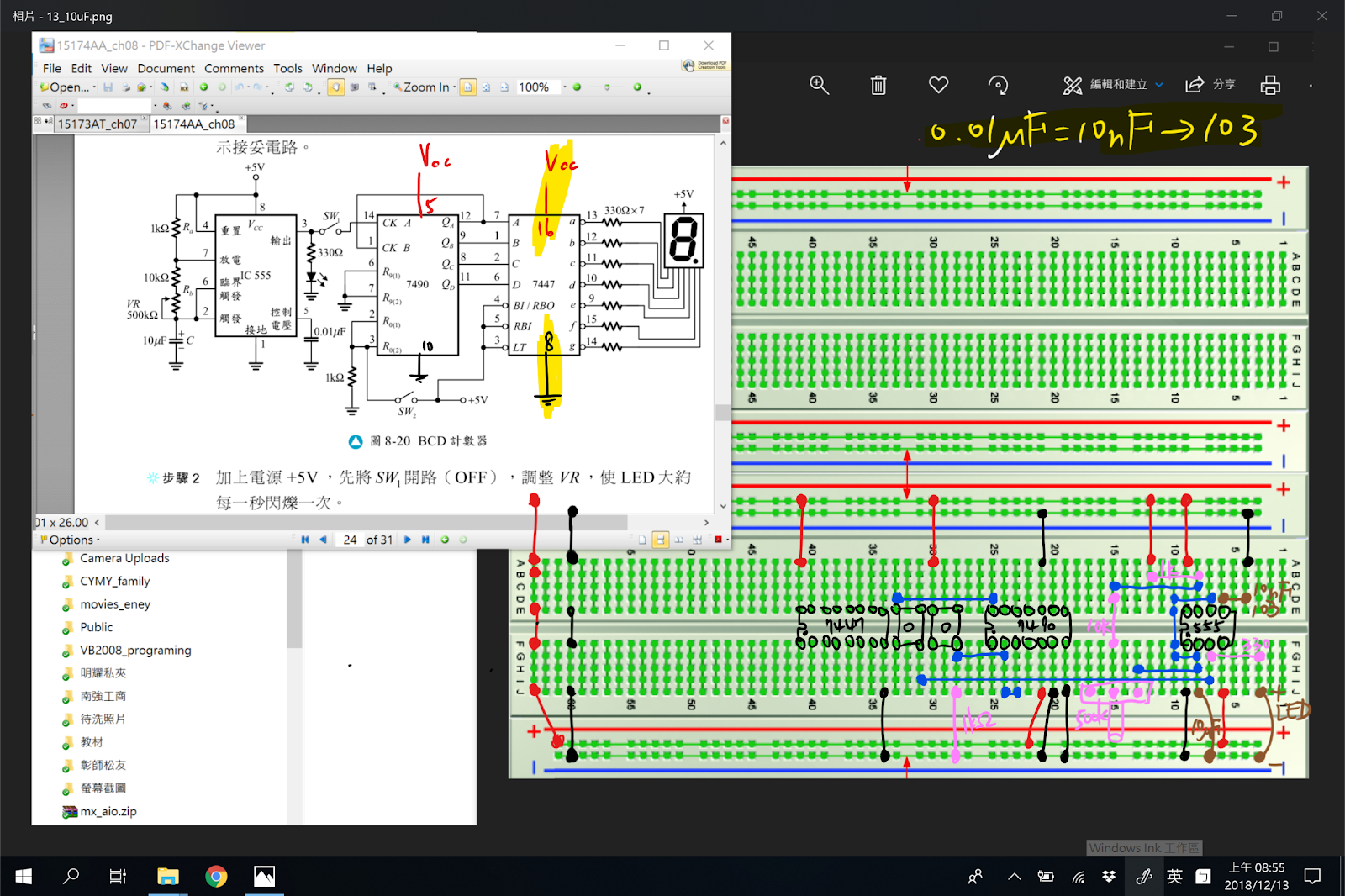

19_7447接正負


20_7490_P1接P12


21_7490~7447


22_P3P4P5接正



23_正正，負負全


24_7490_LEDx4
腳位更正：
QA, 12
QB, 8
QC, 9
QD, 11


25~34_abcdefgdp



45


46


47
